Водокольцевой компресор ВК-1,5М1

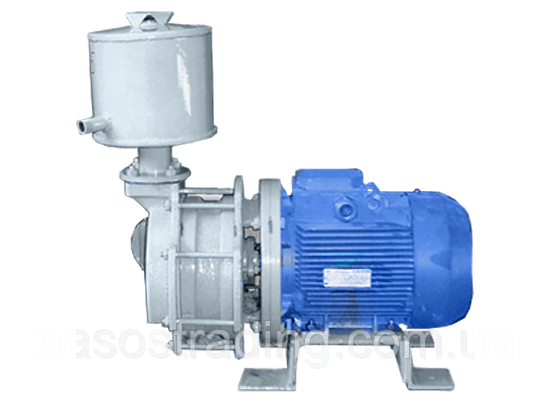

Компресор водокольцевой ВК-1,5М1 для нефтесборщиков

Продуктивність, приведена до умов всмоктування, м3/хв

1,5+/-10%

Тиск абсолютна, кГс/см2

-

-всмоктування

атмосферний

-нагнітання

1,5

Потужність електродвигуна, кВт

5,5

Швидкість електродвигуна, об/хв

1500

Маса, кг

135

Вакуумні компресори типу ВК працюють за тією ж схемою як і відцентрові насоси. Відцентровий компресор ВК може складаються як з одного так і з декількох робочих коліс, які називаються ступені. всі колеса закріплені на одному валу. Зважаючи на стиснення повітря наступні колеса мають меншу ширину і менший діаметр. Робочі колеса послідовно з'єднані зворотніми каналами в секціях і розташовані в загальному корпусі. кожне зі своїм напрямним апаратом. Повітря всмоктується через фільтр в компресор надходить від одного колеса до іншого і поступово стискається. Лопатки робочих коліс турбокомпресора зазвичай загнуті назад.

Загальний коефіцієнт корисної дії відцентрового компресора ВК становить 0,6-0,65.

Відцентрові компресори мають великі переваги перед поршневими:

А) Не вимагають внутрішньої мастила, газ не забруднюється маслом, менш небезпечні у відношенні вибуху; смазываемыми частинами є тільки підшипники. у зв'язку з цим - невелика витрата масла.

Б) Ротор відцентрової компресорної машини обертається з великою швидкістю.

В) Їх можна безпосередньо з'єднувати з швидкохідними паровими турбінами електродвигунами та газовими турбінами.

Г) Вони компактні, мають невелику масу і просту конструкцію, робочої складальної одиницею є ротор машини. що забезпечує зручність обслуговування.

Д) Повітря проходить через компресор в одному напрямку рівномірно. завдяки чому в установках з відцентровими компресорами немає необхідності застосовувати ресивери між окремими ступенями і після нагнітальної камери.

Е) Для установки потрібно невелике приміщення машинного залу.

Відцентрові компресори ВК-3М1 мають і деякі недоліки: важко отримати малу продуктивність при великих тиску (мала продуктивність вимагає малих оборотів, а при малих обертах неможливо отримати високий тиск), і коефіцієнт корисної дії відцентрового компресора менше ніж поршневого.

Продуктивність компресора ВК 3М1 як і насоса або вентилятора, відповідна максимальному К. П. Д. називається оптимальною, а відповідний режим роботи машини. який визначається величиною тиску і відповідної йому продуктивністю - оптимальним. Компресор підбирають з таким розрахунком, що б він міг працювати за оптимального або близького до нього режиму.

Стійка робота компресора можлива лише на низхідній гілці кривої КВ кривої. На висхідної гілки АК спостерігається так званий помпаж, тобто нестійка робота, що виражається в різких коливаннях тиску і продуктивності: то компресор подає занадто багато повітря, то він припиняє подачу. Це в свою чергу викликає значні коливання споживаної потужності. Крім того, значно знижується К. П. Д. вакуумного компресора ВК. Помпаж супроводжується вібраціями компресора повітропроводу і осьовими поштовхами ротора машини. Явище помпажу схоже з явищами резонансу при коливаннях механічних систем. Таким чином. робота відцентрових компресорів і насосів на висхідної гілки кривої АК не припустима. Явище помпажу може виникнути при надмірному зменшенні навантаження. Отже, для швидкого виведення компресора помпажу слід негайно прикрити дросельну заслінку у всмоктувальній трубі. В сучасних турбокомпресорах застосовують автоматичну противопомпажную захист. Головним елементом у цій схемі є випускний клапан, через який надлишок стисненого повітря скидається в атмосферу.

Регулювання відцентрових компресорних машин ВК

Роботу установки можна регулювати змін характеристик компресора або мережі. Регулювання відцентрових компресорів ВК проводиться наступними способами:

1) Дроселювання на виході компресора ВК. У цьому випадку продуктивність зменшують прикриттям нагнітальній засувки. Однак при прикритої засувці тиск на виході з компресора збільшується, і хоча споживана модність при цьому зменшується значна частина її витрачається на проштовхування газу через засувку і втрати потужності тим значніше, чим більше прикрита засувка. При цьому способі регулювання характеристика компресора ВК постійна, змінюється лише характеристика мережі введенням додаткового опору. Тому і крива мережі більш крута, ніж спочатку крива при відкритій засувці. Отже, регулювання відцентрової машини дросселированные на виході з компресора ВК неекономічно.

2) Дроселювання на вході в компресор. При дроселюванні засувкою, встановленої на вході в компресор, змінюється характеристика машини ( крива роботи компресора зміщується вліво), тому що відповідно розрідження на вході знижується перепад тиску. Область регулювання в цьому випадку порівняно невелика, так як при значному дросселированные на вході повний витрата потужності зменшується, а питома витрата її на 1кг газу збільшується.

3) Відбір повітря. Сутність цього методу полягає в наступному. Для зменшення подачі повітря компресором в нагнітальному трубопроводі відкривається клапан, через який надлишок повітря відводиться в атмосферу або через усмоктувальну лінію назад в компресор. При закритті клапана весь повітря подається в нагнітальну трубу; при відкритому клапані все повітря, йде в атмосферу. Хоча при відборі використовується не все повітря, що подається компресором, режим роботи машини і повний витрата потужності залишаються незмінними. Питома витрата потужності при зменшенні подачі збільшується. Зі сказаного випливає, що метод регулювання відбором газу менш економічний, ніж регулювання дросселированные, але область регулювання більше, ніж при будь-якому іншому методі;

4) Зміна частоти обертання. У відцентрових компресорів так е як і відцентрових насосів, із зміною частоти обертання змінюється характеристика, але при дотриманні закону пропорційності К. П. Д. машини ВК залишається незмінним. Продуктивність змінюється пропорційно частоті обертання в першому ступені, а потужність пропорційно частоті обертання в кубі. Тому регулювати продуктивність цим способом найбільш економічно. Це найпростіше здійснюється в турбокомпресорах.
