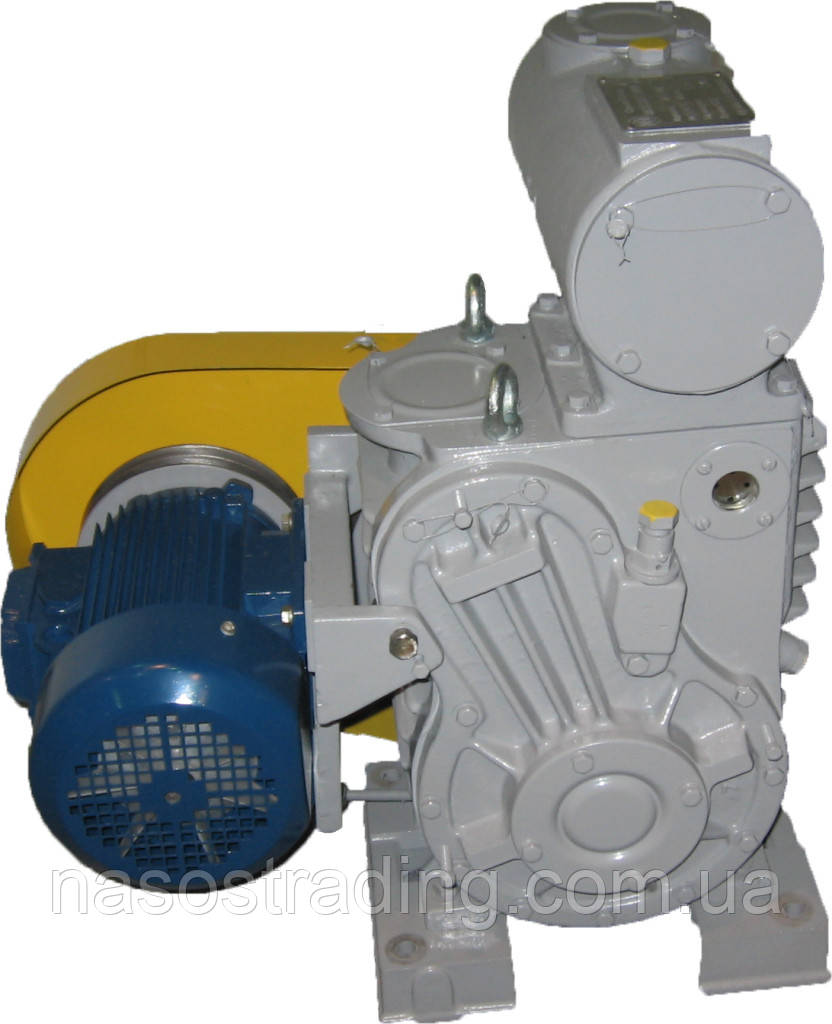

Насос вакуумний АВЗ-20Д

від 40 000 ₴

  • В наявності
Насос вакуумний АВЗ-20Д
Насос вакуумний АВЗ-20ДВ наявності
від 40 000 ₴
+380 (66) 906-15-15
+380 (66) 906-15-15
повернення товару протягом 14 днів за домовленістю

Насос вакуумний золотниковий АВЗ-20Д призначений для відкачування повітря, неагресивних газів і парогазових сумішей, попередньо очищених від краплинної вологи і механічних забруднень, при температурі навколишнього середовища від 10° С до 35° С., а також для створення попереднього розрідження (100-200 мбар) в високовакуумних установках.

Технічна характеристика насоса АВЗ-20Д:

Вакуумний насос АВЗ-20Д, насос АВЗ-63Д, і насос АВЗ-125Д опис : ― насоси АВЗ-20Д, насос АВЗ-63Д, і насос АВЗ-125Д двоступеневі послідовного дії.
Вакуумні насоси АВЗ-90 і насоси АВЗ-180 ― це одноступінчасті насоси паралельного дії.
Агрегати типу АВЗ-20Д конструкція : агрегати складаються з насос АВЗ-20Д, двигуна, і клинопасової передачі.
Матеріали виконання проточної частини насоса АВЗ-20Д ― сірий чавун, або стали звичайних марок. Ущільнення валу насоса ― радіальне.
Насос АВЗ-20Д і електродвигун (разом складають агрегат АВЗ) монтуються на загальній фундаментній рамі або плиті; маса фундаменту повинна перевищувати масу агрегату в 2...3 рази; передача обертального руху від електродвигуна до насоса здійснюється клиноремінною передачею.


Характеристика насоса АВЗ-20Д. Обмеження.

- вакуумні насоси АВЗ-20Д непридатні для відкачування агресивних середовищ, що вступають у реакцію з мастильними маслами і чорними металами;
― вакуумні насоси АВЗ-20Д непридатні для перекачування середовищ з однієї ємності в іншу;
― гранично допустима концентрація парів вуглеводнів, масляного туману в повітрі повинна відповідати вимогам безпеки ОСТ 38.01402-86;

― не допускаються: робота насосів АВЗ без охолодження; перегрів насоса; викид відкачуваних газів у приміщення, де встановлені агрегати; пуск агрегату без попереднього заповнення масловіддільника вакуумним маслом; перевищення вихідного тиску по відношенню до атмосферного більше ніж на 9,3 кПа (70 мм рт.ст)



Основні характеристики насоса АВЗ -швидкість дії, граничний залишковий тиск, габарити і маса. Дані характеристики насоса АВЗ-20Д, АВЗ-63Д, АВЗ-90, АВЗ-125Д, АВЗ-180 наведені в таблиці.

Умовні позначення, що застосовуються в описі насоса і характеристики насоса АВЗ:
АВЗ – агрегат вакуумний золотниковий; цифри після букв – швидкість дії (л/с); літера Д – двоступінчастий.

Креслення насоса АВЗ-20Д:

Агрегат АВЗ-20Д складається з насоса, масловіддільника, двигуна, змонтованого на підставі, закріпленою на корпусі насоса. Передача обертального руху від двигуна до насоса здійснюється за допомогою клинових ременів. Натяг ременів забезпечується натяжними гвинтами. Шківи насоса і двигуна після їх установки і закріплення агрегату закриваються огорожею. Зверху на корпус насоса встановлюється масловіддільник. Вхідний і вихідний патрубки закриті заглушками.

Запчастини та комплектуючі до насоса АВЗ-20Д:

Номер креслення Найменування Кількість на один насос
352.10.01.01 Вал 1
352.10.01.05 Плунжер 1
352.10.01.04 Плунжер 1
352.10.01.07 Напрямна 1
352.10.01.06 Напрямна 1
352.10.01.03 Ексцентрик 1
352.10.01.02 Ексцентрик 1
352.10.60.00 Клапан (газобалластный) 1
Д-14247 Клапан 1
1.2-60х85-1 Манжета 2
1.2-50х70-1 Манжета 2
352.02.01.32 Кільце (під трубку на кришки) 2
352.02.01.34 Прокладка 1
  (між корпусом і кришкою)
352.10.01.25 Прокладка 1
  (металевих сіт. кільце під злив)
Д-15614 Прокладка (зовнішня на дозатор) 1
352.02.01.40 Кільце (на бічні кришки) 2
352.02.34.05 Ущільнювач 1
  (внутрішній на дозатор)
1610-ГОСТ 28428-90 Підшипник 2
ВМ-1C Вакуумне масло 10 л
High Vacuum Grease Вакуумне мастило 50 г

Також здійснюємо ремонт і відновлення насосів АВЗ-20Д.





Характеристики
Основні атрибути
ВиробникНасосенергомаш
Країна виробникУкраїна
Гарантійний термін12 міс
Інформація для замовлення
  • Ціна: від 40 000 ₴
