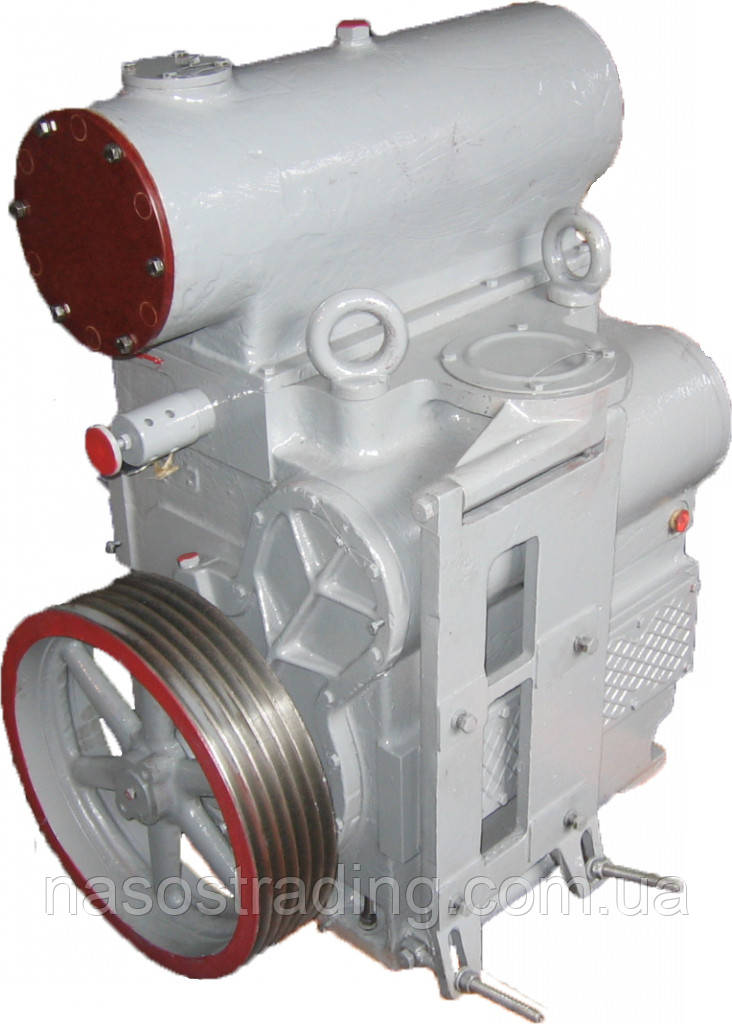

Насос вакуумний АВЗ-180

Насос вакуумний золотниковий АВЗ-180 призначений для відкачування повітря, неагресивних газів і парогазових сумішей, попередньо очищених від краплинної вологи і механічних забруднень, при температурі навколишнього середовища від 10° С до 35° С, а також для створення попереднього розрідження (100-200 мбар) в високовакуумних установках.

Технічна характеристика насоса АВЗ-180

Вакуумний насос АВЗ-20Д, насос АВЗ-63Д, і насос АВЗ-125Д опис : ― насоси АВЗ-20Д, насос АВЗ-63Д, і насос АВЗ-125Д двоступеневі послідовного дії.
Вакуумні насоси АВЗ-90 і насоси АВЗ-180 ― це одноступінчасті насоси паралельного дії.
Агрегати типу АВЗ-180 конструкція : агрегати складаються з насос АВЗ-20Д, двигуна, і клинопасової передачі.
Матеріали виконання проточної частини насоса АВЗ-180 - сірий чавун, або стали звичайних марок. Ущільнення валу насоса ― радіальне.
Насос АВЗ-180 і електродвигун (разом складають агрегат АВЗ) монтуються на загальній фундаментній рамі або плиті; маса фундаменту повинна перевищувати масу агрегату в 2...3 рази; передача обертального руху від електродвигуна до насоса здійснюється клиноремінною передачею.


Характеристика насоса АВЗ-180. Обмеження.

- вакуумні насоси АВЗ-180 непридатні для відкачування агресивних середовищ, що вступають у реакцію з мастильними маслами і чорними металами;
― вакуумні насоси АВЗ-180 непридатні для перекачування середовищ з однієї ємності в іншу;
― гранично допустима концентрація парів вуглеводнів, масляного туману в повітрі повинна відповідати вимогам безпеки ОСТ 38.01402-86;

― не допускаються: робота насосів АВЗ-180 без охолодження; перегрів насоса; викид відкачуваних газів у приміщення, де встановлені агрегати; пуск агрегату без попереднього заповнення масловіддільника вакуумним маслом; перевищення вихідного тиску по відношенню до атмосферного більше ніж на 9,3 кПа (70 мм рт.ст)

Основні характеристики насоса АВЗ-180 -швидкість дії, граничний залишковий тиск, габарити і маса. Дані характеристики насоса АВЗ-20Д, АВЗ-63Д, АВЗ-90, АВЗ-125Д, АВЗ-180 наведені в таблиці.

Умовні позначення, що застосовуються в описі насоса і характеристики насоса АВЗ:
АВЗ – агрегат вакуумний золотниковий; цифри після букв – швидкість дії (л/с); літера Д – двоступінчастий.

Креслення насоса АВЗ-180:

Агрегат АВЗ-180 складається з насоса, масловіддільника, двигуна, змонтованого на підставі, закріпленою на корпусі насоса. Передача обертального руху від двигуна до насоса здійснюється за допомогою клинових ременів. Натяг ременів забезпечується натяжними гвинтами. Шківи насоса і двигуна після їх установки і закріплення агрегату закриваються огорожею. Зверху на корпус насоса встановлюється масловіддільник. Вхідний і вихідний патрубки закриті заглушками.

Запчастини та комплектуючі до насосів АВЗ-180:

Також здійснюємо ремонт і відновлення насосів АВЗ-180.
