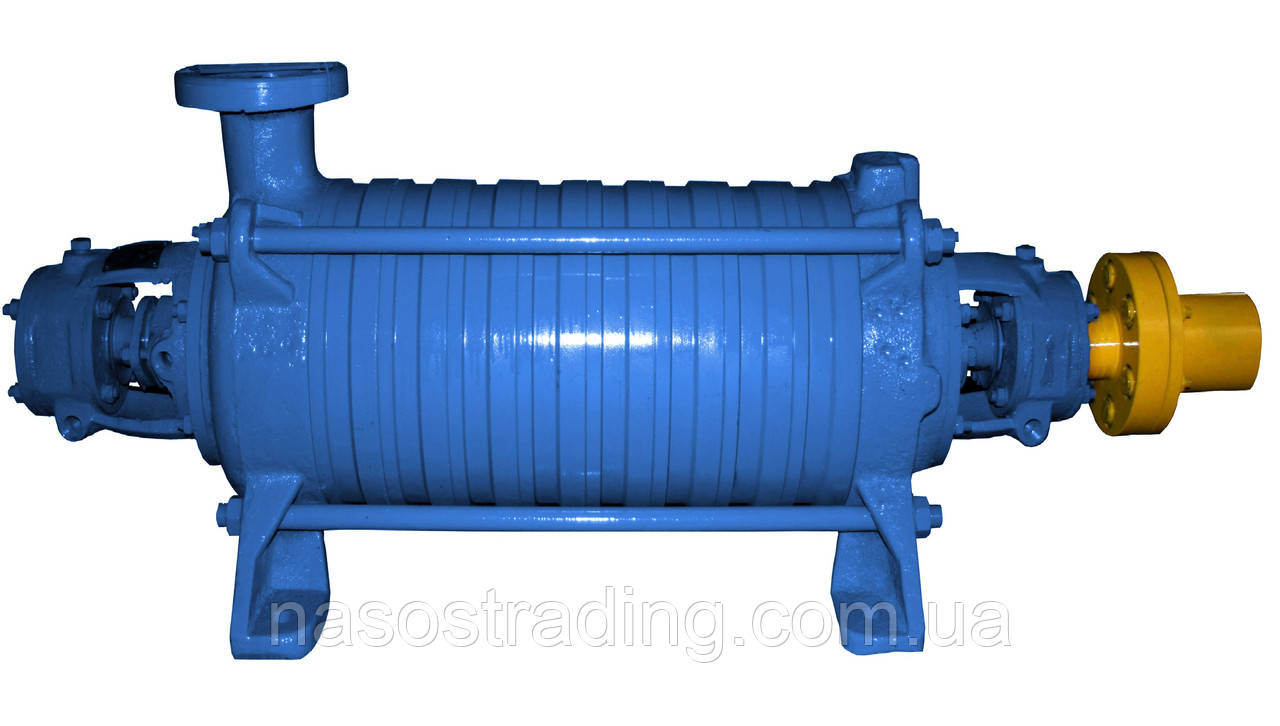

Насос відцентровий секційний ЦНСг 60-99 для чистої холодної та гарячої води запчастини до насоса ЦНСг 60-99

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 1 грн

  • В наявності
Насос відцентровий секційний ЦНСг 60-99 для чистої холодної та гарячої води запчастини до насоса ЦНСг 60-99
Насос відцентровий секційний ЦНСг 60-99 для чистої холодної та гарячої води запчастини до насоса ЦНСг 60-99В наявності
Ціну уточнюйте
+380 (66) 906-15-15
+380 (66) 906-15-15

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Маркування насоса ЦНС (відцентровий секційний насос) «Р» ( ЦНСг для гарячої води) дає можливість використання насоса ЦНС та насосного агрегата ЦНС в умовах температури перекачується рідини до 105 гр.З(гарячої води).

Насос ЦНС – секційний відцентровий секційний насос, який складається з корпусу насоса ЦНС, робочих коліс насоса ЦНС встановлених на валу насоса ЦНС, а також вхідних і вихідних патрубків насоса ЦНС, підшипників насоса ЦНС. Насоси ЦНС і насоси ЦСНг комплектуються електродвигуном різних номінальних потужностей

Насоси ЦНС маркуються таким чином :

ЦНСг 60-99, де

60 - подача відцентрового насоса в метрах кубічних на годину,

99 - напір в метрах водяного стовпа.

Насоси ЦНС 60-99 і насосні агрегати ЦНСг 60-99 ідеально підходять для подачі або відкачування води з вугільних шахт. Виконання виробничих завдань насос ЦНС і ЦНСг гарантує високим тиском насоса і міцністю корпусу.

Технічні характеристики насоса ЦНС 60-99



Назва агрегату

Номін. подача,
м3/год

Номін. напір,
м

Робоча зона

Кавит. запас,
м

Електродвигун

Габаритні розміри
агрегату, мм

Діаметр
патрубків, мм

Маса насоса,
кг

Маса агрегату,
кг

подача, м3/год

напір, м

марка

кВт

об/хв

L

B

H

вхід

вихід

ЦНС(р) 60-99

60

99

48 80...

73...108

4,5

АЇР 180М2

30

3000

1640

520

680

100

80

263

490





Габаритні, установочні і приєднувальні розміри насоса ЦНС 60-99





Насос

Розміри габаритні і приєднувальні, мм

Розміри патрубка, мм

всмоктуючий/нагнітальний

L

L1

L2

L3

L4

L5

L6

L7

B1

B2

B3

b

h1

h2

D1

D2

D3

D4

h

d

ЦНС 60-99

1106

310

483

197

538

310

90

93

270

500

430

100

230

275

100/80

162/142

190/170

230/210

30

22



Ротор насоса ЦНС складається з вала 14, на якому встановлені втулка розпірна 24, сорочка вала 31, робочі колеса 13, 35, дистанційна втулка 9, кільця регулювальні 39 і диск гідравлічної п'яти 42. Всі ці деталі стягуються на валу гайкою ротора 5. Опорами ротора служать два підшипника 2, встановлені на кронштейнах 3 і 23 по ковзній посадці, дозволяє переміщатися ротора в осьовому напрямку на величину "розбігу" ротора. Отвори під підшипники в кронштейнах закриваються кришками 26, 27, утворюють камери, в які закладається змащення підшипників. Підшипникові камери ущільнюються манжетами 43, установлених у кришках 26. Кронштейн задній 3 з зовнішньої сторони закритий кришкою 47. Місця виходу вала ротора з корпусу ущільнюються сальником 6. Кільця сальникової набивки встановлюються на валу з відносним зсувом розрізів на 120° і підтискаються втулкою сальника 4, Для запобігання попадання води в підшипникові камери встановлені кільця 29.

2-підшипник 3612 ГОСТ 5721-75;
3-кронштейн задній;
4-втулка сальника;
5-гайка ротора;
6-набивання наскрізного плетіння марки АП-31 13×13 ГОСТ 5152-84;
7-кільце розвантаження;
8-втулка розвантаження;
9-дистанційна втулка;
10-кришка нагнітання;
11-кільце ущільнююче;
12-корпус направляючого апарату;
13-робоче колесо;
14-вал;
15-апарат направляючий;
16-колесо робоче першої ступені;
17-кран пробно-спускний Дуб, Ру 1МПа;
18-кришка всмоктування;
19-стяжний болт;
20-гайка М42хЗ-6Н,4;
21-втулка гідрозатвори;
23-кронштейн передній ;
24-втулка;
25-муфта (залежить від марки електродвигуна);
26,27-кришка підшипника;
28-втулка;
29-кільце відбійну;
30-кільце;
31-сорочка вала;
32-кільце;
33-кільце ущільнююче;
34-кільце гумове У0092 ( 0475, 06,3 );
35-робоче колесо;
36-апарат направляючий;
37-кільце гумове У0084 ( 0295;06,3 );
38-кільце гумове У0074 ( 0220, 06,3 );
39-кільце регулювальне;
40- кільце гумове У0061 ( 080, 06,3 );
42-диск з кільцем розвантаження в зборі ( входить: кільце розвантаження; диск розвантаження, кільце (0155, 06);
43-манжета 1.2-75×100-1 ГОСТ 8752-79;
44-втулка підшипника;
45-шайба стопорная спеціальна;
46-кругла гайка спеціальна;
47-глуха кришка;
48-болт спеціальний;



Характеристики
Основні
ВиробникУкрнасоссервіс
Країна виробникУкраїна
