Маркування насоса ЦНС (відцентровий секційний насос) «Р» ( ЦНСг для гарячої води) дає можливість використання насоса ЦНС та насосного агрегата ЦНС в умовах температури перекачується рідини до 105 гр.З(гарячої води).

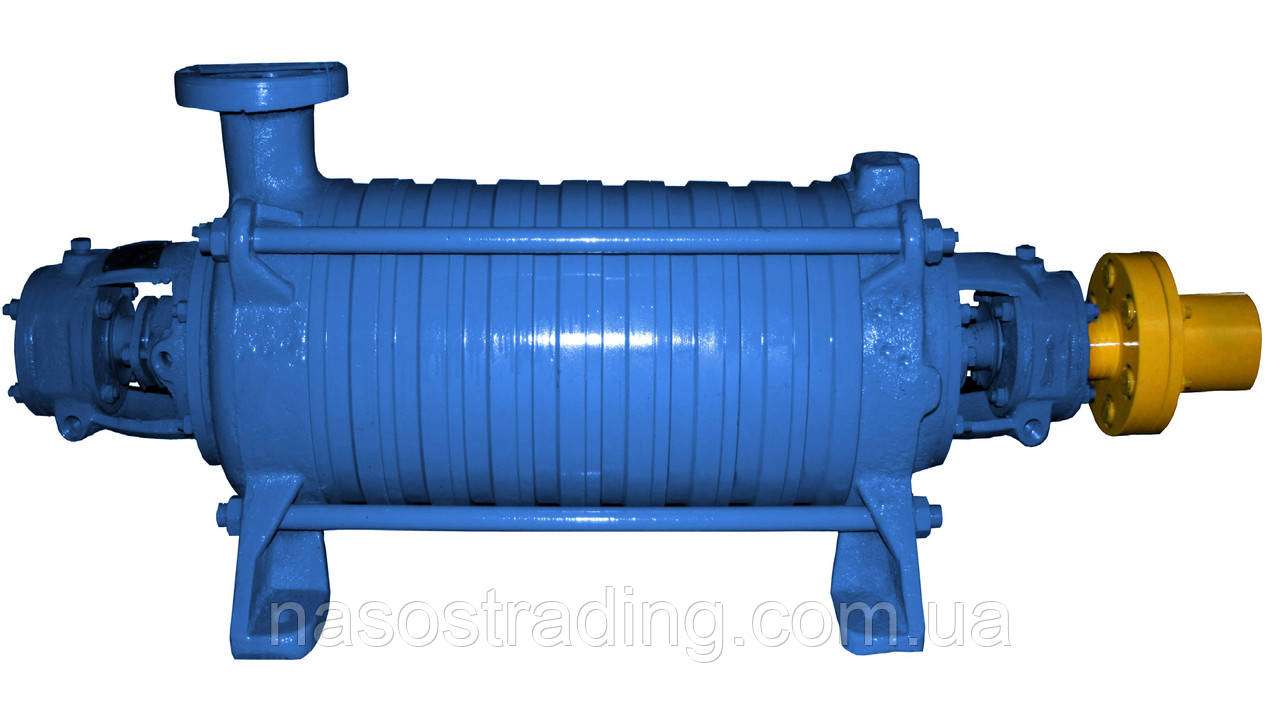

Насос ЦНС – секційний відцентровий секційний насос, який складається з корпусу насоса ЦНС, робочих коліс насоса ЦНС встановлених на валу насоса ЦНС, а також вхідних і вихідних патрубків насоса ЦНС, підшипників насоса ЦНС. Насоси ЦНС і насоси ЦСНг комплектуються електродвигуном різних номінальних потужностей
Насоси ЦНС маркуються таким чином :
ЦНСг 60-198, де
60 - подача відцентрового насоса в метрах кубічних на годину,
198 - напір в метрах водяного стовпа.
Насоси ЦНС 60-198 і насосні агрегати ЦНСг 60-198 ідеально підходять для подачі або відкачування води з вугільних шахт. Виконання виробничих завдань насос ЦНС і ЦНСг гарантує високим тиском насоса і міцністю корпусу.
Технічні характеристики насоса ЦНС 60-198
Назва агрегату |
Номін. подача, |
Номін. напір, |
Робоча зона |
Кавит. запас, |
Електродвигун |
Габаритні розміри |
Діаметр |
Маса насоса, |
Маса агрегату, |
||||||
подача, м3/год |
напір, м |
марка |
кВт |
об/хв |
L |
B |
H |
вхід |
вихід |
||||||
ЦНС(р) 60-198 |
60 |
198 |
48 80... |
150...215 |
4,5 |
АЇР 225М2 |
55 |
3000 |
2040 |
520 |
730 |
100 |
80 |
381 |
785 |
Габаритні, установочні і приєднувальні розміри насоса ЦНС 60-198
Насос |
Розміри габаритні і приєднувальні, мм |
Розміри патрубка, мм |
||||||||||||||||||
всмоктуючий/нагнітальний |
||||||||||||||||||||
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
B1 |
B2 |
B3 |
b |
h1 |
h2 |
D1 |
D2 |
D3 |
D4 |
h |
d |
|
ЦНС 60-198 |
1346 |
550 |
483 |
437 |
538 |
550 |
90 |
93 |
270 |
500 |
430 |
100 |
230 |
275 |
100/80 |
162/142 |
190/170 |
230/210 |
30 |
22
|
Ротор насоса ЦНС складається з вала 14, на якому встановлені втулка розпірна 24, сорочка вала 31, робочі колеса 13, 35, дистанційна втулка 9, кільця регулювальні 39 і диск гідравлічної п'яти 42. Всі ці деталі стягуються на валу гайкою ротора 5. Опорами ротора служать два підшипника 2, встановлені на кронштейнах 3 і 23 по ковзній посадці, дозволяє переміщатися ротора в осьовому напрямку на величину "розбігу" ротора. Отвори під підшипники в кронштейнах закриваються кришками 26, 27, образующими камеры, в которые закладывается смазка для подшипников. Подшипниковые камеры уплотняются манжетами 43, установленными в крышках 26. Кронштейн задний 3 с наружной стороны закрыт крышкой 47. Места выхода вала ротора из корпуса уплотняются сальником 6. Кольца сальниковой набивки устанавливаются на валу с относительным смещением разрезов на 120° и поджимаются втулкой сальника 4, Для предотвращения попадания воды в подшипниковые камеры установлены кольца 29.
2-подшипник 3612 ГОСТ 5721-75;
3-кронштейн задний;
4-втулка сальника;
5-гайка ротора;
6-набивка сквозного плетения марки АП-31 13×13 ГОСТ 5152-84;
7-кольцо разгрузки;
8-втулка разгрузки;
9-втулка дистанционная;
10-крышка нагнетания;
11-кольцо уплотняющее;
12-корпус направляющего аппарата;
13-колесо рабочее;
14-вал;
15-аппарат направляющий;
16-колесо рабочее первой ступени;
17-кран пробно-спускной Дуб, Ру 1МПа;
18-крышка всасывания;
19-болт стяжной;
20-гайка М42хЗ-6Н,4;
21-втулка гидрозатвора;
23-крон-штейн передний ;
24-втулка;
25-муфта (зависит от марки электродвигателя);
26,27-крышка подшипника;
28-втулка;
29-кільце відбійну;
30-кільце;
31-сорочка вала;
32-кільце;
33-кільце ущільнююче;
34-кільце гумове У0092 ( 0475, 06,3 );
35-робоче колесо;
36-апарат направляючий;
37-кільце гумове У0084 ( 0295;06,3 );
38-кільце гумове У0074 ( 0220, 06,3 );
39-кільце регулювальне;
40- кільце гумове У0061 ( 080, 06,3 );
42-диск з кільцем розвантаження в зборі ( входить: кільце розвантаження; диск розвантаження, кільце (0155, 06);
43-манжета 1.2-75×100-1 ГОСТ 8752-79;
44-втулка підшипника;
45-шайба стопорная спеціальна;
46-кругла гайка спеціальна;
47-глуха кришка;
48-болт спеціальний;
