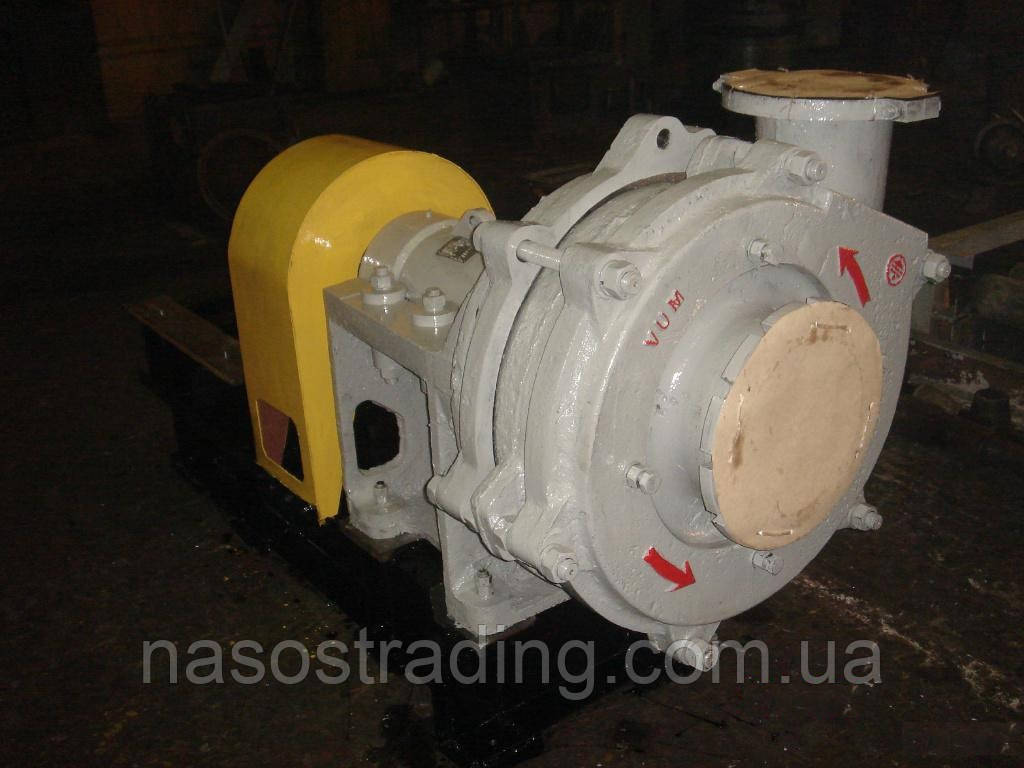

Насос ШН 400-40 (ШН 400/40)

Насос відцентровий шламовый ШН 400-40 відцентровий призначений для перекачування шламових вод, відходів флотації, фільтрату, технічної води, кондиційних і некондиційних магнетитових суспензій з вмістом твердого до 400 г/л з максимальним розміром твердих часток до 6 мм і температурою рідини, що перекачується понад +1°С до +40°С.

В цілях підвищення зносостійкості вузлів шламових насосів і збільшення терміну їх служби, робоче колесо, корпус спіральний і кільце ущільнювальне виготовляються з чавуну спеціального сплаву. Зазначений спецсплав має показники твердості за шкалою Роквелла 56-63 одиниці, що значно перевищує аналогічні показники чавуну сч 20 (22 одиниці) і сталі 35Л (30-50 одиниць).

На даний момент освоєно виробництво робочих коліс з покращеного спецсплаву. Випробування в умовах фабрик показали, що строк служби робочих коліс з покращеного спецсплаву в 2,5-3 рази перевищує термін служби робочих коліс базового варіанта виготовлення.

Як варіант збільшення терміну служби є використання шламового насоса футированого МПК, має підвищені показники зносостійкості і довговічності вузлів (спірального корпуса, кришки передньої) за рахунок застосування футеровки з полікристалічного карбіду кремнію. Технічні характеристики, приєднувальні розміри, діаметри всмоктуючого і нагнітаючого патрубків насоса в даному виконанні відповідають базовому варіанту виготовлення.

ТЕХНІЧНА ХАРАКТЕРИСТИКА НАСОСА ШН 400-40:

Параметри Норма

Подача, м3/год 400

Напір 40 м

Номінальна потужність електродвигуна, кВт 132

Число обертів електродвигуна, об/хв 1000

ККД, % 78

Діаметр робочого колеса, мм 525

Габаритні розміри, не більше (без електродвигуна), мм

довжина 1250

ширина 925

висота 950

Маса, не більше (без електродвигуна), кг 1420

Габаритні розміри, не більше (з електродвигуном), мм

довжина 2575

ширина 1260

висота 1260

Маса, не більше (з електродвигуном), кг 3000

ОСНОВНІ ВУЗЛИ І ДЕТАЛІ НАСОСА ШН 400-40:

Найменування

1. Станина в зборі

2. Вал в зборі

2.1 Роликопідшипник № 3620 – 1шт.

2.2 Роликопідшипник № 3622 – 1шт.

3. Блок спірального корпуса

3.1 Корпус спіральний

3.2 Кришка передня

3.3 Кришка задня

3.5 Бронедиск задній

4. Сальникове ущільнення

5. Колесо робоче

6. Экспеллер

7. Втулка сальника
