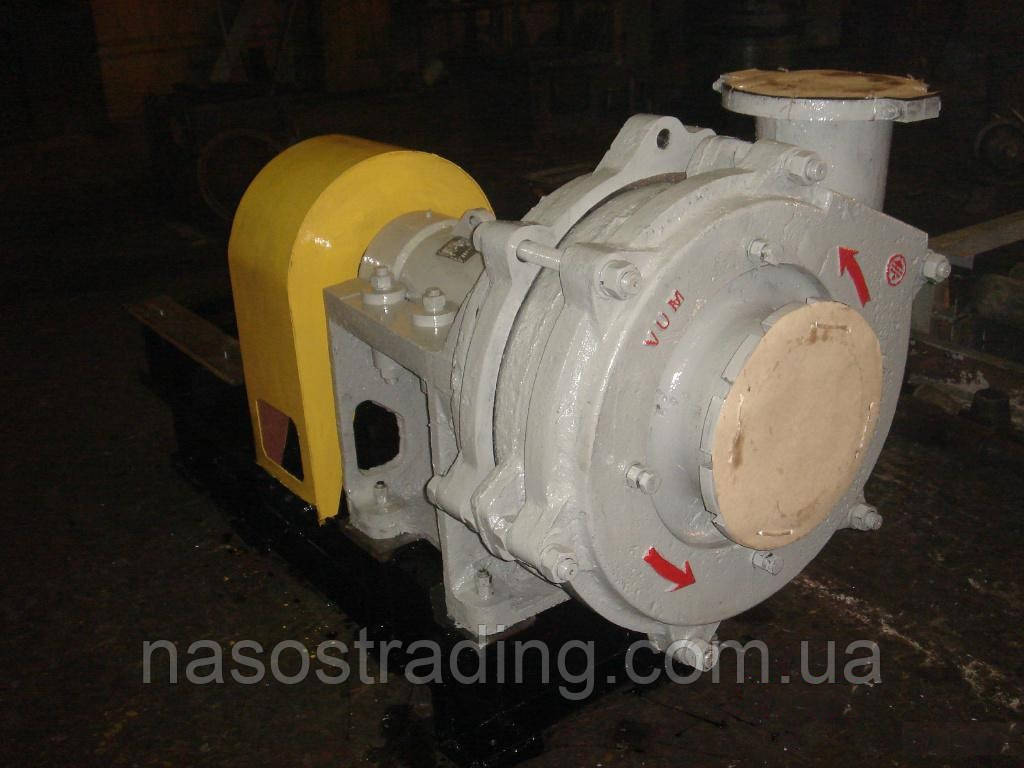

Насос ШН 540-40 (ШН 540/40)

Насос відцентровий шламовый ШН 540-40 відцентровий призначений для перекачування шламових вод, відходів флотації, фільтрату, технічної води, кондиційних і некондиційних магнетитових суспензій з вмістом твердого до 400 г/л з максимальним розміром твердих часток до 6 мм і температурою рідини, що перекачується понад +1°С до +40°С.

В цілях підвищення зносостійкості вузлів шламових насосів і збільшення терміну їх служби, робоче колесо, корпус спіральний і кільце ущільнювальне виготовляються з чавуну спеціального сплаву. Зазначений спецсплав має показники твердості за шкалою Роквелла 56-63 одиниці, що значно перевищує аналогічні показники чавуну сч 20 (22 одиниці) і сталі 35Л (30-50 одиниць).

На даний момент освоєно виробництво робочих коліс з покращеного спецсплаву. Випробування в умовах фабрик показали, що строк служби робочих коліс з покращеного спецсплаву в 2,5-3 рази перевищує термін служби робочих коліс базового варіанта виготовлення.

Як варіант збільшення терміну служби є використання шламового насоса футированого МПК, має підвищені показники зносостійкості і довговічності вузлів (спірального корпуса, кришки передньої) за рахунок застосування футеровки з полікристалічного карбіду кремнію. Технічні характеристики, приєднувальні розміри, діаметри всмоктуючого і нагнітаючого патUKRків насоса в даному виконанні відповідають базовому варіанту виготовлення.

ТЕХНІЧНА ХАРАКТЕРИСТИКА НАСОСА ШН 540-40:

Параметри Норма

Подача, м3/год 500

Напір 40 м

Номінальна потужність електродвигуна, кВт 100

Число обертів електродвигуна, об/хв 1500

ККД, % 50

Діаметр всмоктуючого патUKRка, мм 225

Діаметр нагнітаючого патUKRка, мм 175

Діаметр робочого колеса, мм 400

Габаритні розміри, не більше (без електродвигуна), мм довжина ― 1244 ширина ― 740 висота ― 700

Маса, не більше (без електродвигуна), кг 700

Габаритні розміри, не більше (з електродвигуном), мм довжина ― 2285 ширина ― 736 висота ― 930

Маса, не більше (з електродвигуном), кг 2052

ОСНОВНІ ВУЗЛИ І ДЕТАЛІ НАСОСА ШН 540-40:

Найменування

1. Кронштейн

2. Вал

3. Шарикопідшипник № 316 ― 4 шт.

4. Корпус спіральний

5. Колесо робоче

6. Кришка передня

7. Бронедиск передній
