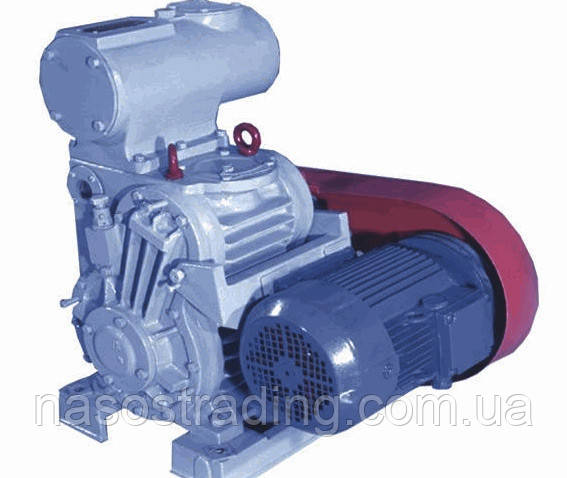

Насос вакуумний АВЗ-90

Насос вакуумний золотниковий АВЗ-90 призначений для відкачування повітря, неагресивних газів і парогазових сумішей, попередньо очищених від краплинної вологи і механічних забруднень, при температурі навколишнього середовища від 10° С до 35° С., а також для створення попереднього розрідження (100-200 мбар) в високовакуумних установках.

Технічна характеристика насоса АВЗ-90

Вакуумний насос АВЗ-20Д, насос АВЗ-63Д, і насос АВЗ-125Д опис : ― насоси АВЗ-20Д, насос АВЗ-63Д, і насос АВЗ-125Д двоступеневі послідовного дії.
Вакуумні насоси АВЗ-90 і насоси АВЗ-180 ― це одноступінчасті насоси паралельного дії.
Агрегати типу АВЗ-90 конструкція : агрегати складаються з насос АВЗ-90, двигуна, і клинопасової передачі.
Матеріали виконання проточної частини насоса АВЗ-90 ― сірий чавун, або стали звичайних марок. Ущільнення валу насоса ― радіальне.
Насос АВЗ-20Д і електродвигун (разом складають агрегат АВЗ) монтуються на загальній фундаментній рамі або плиті; маса фундаменту повинна перевищувати масу агрегату в 2...3 рази; передача обертального руху від електродвигуна до насоса здійснюється клиноремінною передачею.


Характеристика насоса АВЗ-90. Обмеження.

- вакуумні насоси АВЗ-90 непридатні для відкачування агресивних середовищ, що вступають у реакцію з мастильними маслами і чорними металами;
― вакуумні насоси АВЗ-90 непридатні для перекачування середовищ з однієї ємності в іншу;
― гранично допустима концентрація парів вуглеводнів, масляного туману в повітрі повинна відповідати вимогам безпеки ОСТ 38.01402-86;

― не допускаються: робота насосів АВЗ-90 без охолодження; перегрів насоса; викид відкачуваних газів у приміщення, де встановлені агрегати; пуск агрегату без попереднього заповнення масловіддільника вакуумним маслом; перевищення вихідного тиску по відношенню до атмосферного більше ніж на 9,3 кПа (70 мм рт.ст)

     Основные характеристики насоса АВЗ -быстрота действия, предельное остаточное давление, габариты и масса. Данные характеристики насоса АВЗ-20Д, АВЗ-63Д, АВЗ-90, АВЗ-125Д, АВЗ-180 приведены в таблице.

     Условные обозначения, применяемые в описании насоса и характеристиках насоса АВЗ:
АВЗ – агрегат вакуумный золотниковый; цифры после букв – быстрота действия (л/с); буква Д – двухступенчатый.

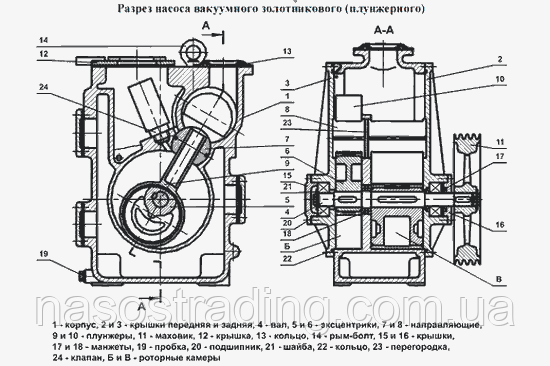

Чертеж насоса АВЗ-90:

Агрегат АВЗ-90 складається з насоса, масловіддільника, двигуна, змонтованого на підставі, закріпленою на корпусі насоса. Передача обертального руху від двигуна до насоса здійснюється за допомогою клинових ременів. Натяг ременів забезпечується натяжними гвинтами. Шківи насоса і двигуна після їх установки і закріплення агрегату закриваються огорожею. Зверху на корпус насоса встановлюється масловіддільник. Вхідний і вихідний патрубки закриті заглушками.
